本阀主要适用于工业、环保、气物处理、高层建筑给排水管路等介质管路上，阻止水、蒸汽、油品、污水、酸碱类等介质逆向

流动之用。启闭件靠流动介质的力量自行开启或关闭。本阀门具有密封性能好，启闭灵敏、耐高温，耐磨性强，设计合理，体积小，

重量轻，使用寿命长，适用范围广。

TK 耐磨陶瓷止回阀产品主体采用铸钢、不锈钢、耐磨陶瓷组合而成。

使用温度≤ 250℃

执行机构公称压力为0.4-0.6Mpa，阀门公称压力为1Mpa。

也可以根据用户要求定制。

对夹式耐磨陶瓷止回阀的安装说明

欢迎您使用我公司生产的对夹式耐磨陶瓷止回阀！本公司为了使该产品能延长其使用寿命，请您务必按照本公司所提供的安

装说明书指示图进行正确的安装方式，使气源由上向下输送！

我公司是专业从事阀门设计，还可以根据客户的需要，进行调整弹簧的压力，更好的满足客户的需求！

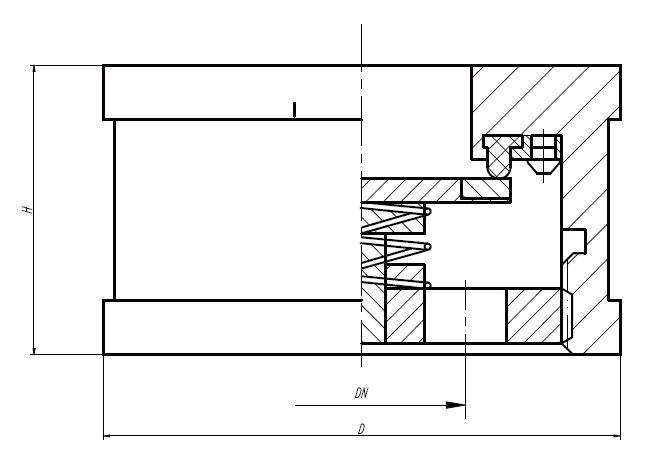

TK(TC)H71CE-10C耐磨陶瓷对夹式止回阀外形尺寸、连接尺寸以及执行器型号表

通径（mm） 连接尺寸连接螺栓尺寸（mm）

DN D H 直径×长度数量

40 92 60 M16×120 4

50 107 65 M16×150 4

65 127 70 M16×160 4

80 142 80 M16×170 8

100 162 85 M16×190 8

125 192 90 M16×190 8

150 218 100 M20×200 8

175 247 110 M20×220 8

200 272 120 M20×250 8
