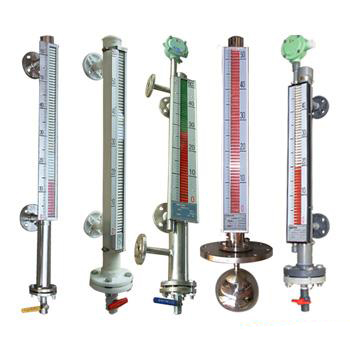

CH-UDZ-1J防腐型磁翻板液位计概述：
CH-UDZ-1J防腐型磁翻板液位计适合各种具有腐蚀性液体介质的液位测量，表体采用不锈钢，内衬四氟管。
防腐型磁翻板液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的长久磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
防腐型磁翻板液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警(控制)开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。结构简单，安装方便，维护费用低。
一、技术参数：
测量范围：150～8000mm
工作压力：2.5MPa；4.0MPa；6.3MPa
工作温度: -20～100℃；-20～200℃；0～400℃
准确度:±10mm
介质密度: 0.5～2.0g/cm3
介质密度差: ≥150kg/m3(测量界位)
环境振动：频率≤25Hz 振幅≤0.5mm
跟随速度: ≤0.08m/s
介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,
可选用加热夹套型液位计
过程连接:侧装式安装法兰: DN20PN2.5；DN25PN4.0；DN25PN6.3
法兰标准:HG20592～20635-97其它法兰标准请用户注明。
材质：旁路管：1Cr18Ni9Ti;304;316L
浮子：钛
CH-UDZ型磁翻板液位计选型表：
型号 | 代码 | 说明 |
CH-UDZ- | 磁翻板液位计 | |
液位计类别 | 1 | 翻板指示(就地显示型) |
3 | 远传带翻板 | |
液位计型号 | 0 | 基型 |
W | 保温型 | |
D | 插入型 | |
J | 耐腐型 | |
S | 防霜型 | |
Z | 保温耐腐型 | |
Y | 插入耐腐型 | |
报警控制 | 0 | 无报警 |
1 | 带上限 | |
2 | 带下限 | |
3 | 带上下限 | |
浮子材质 | P | 不锈钢 |
L | 防锈铝 | |
T | 钛 | |
S | PVC塑料 | |
F | 氟塑包裹 | |
主体材质 | P | 不锈钢 |
L | 防锈铝 | |
T | 钛 | |
S | PVC塑料 | |
F | 氟塑管 | |
PF | 内衬四氟 | |
PP | 内衬丙烯 | |
PE | 内衬乙烯 | |
连接法兰 | 见表一 | |
介质温度 | 见表二 | |
实际使用压力 | 见表三 | |
介质比重 | 要注明 | |
订货长度 | 要注明 | |
/B | 防爆型 |
表一：
公称压力 | Mpa | Kgf/ cm2 | |||||||||
0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | ||
代号 | 不锈钢 | A | B | C | D | E | F | G | H | I | J |
碳钢 | a | b | C | d | e | f | g | h | i | j | |
法兰标准 | HG20593-97 DN20(RF) | HG20595-97(RF)DN20 | H12-0-2 | H12-0-3 | |||||||
表二
介质温度 | -40～0℃ | ≤80℃ | ≤100℃ | ≤150℃ | ≤300℃ | ≤350℃ | ≤480℃ |
代号 | A | B | C | D | E | F | G |
表三：
使用压力 (实际) | Mpa | Kgf/ cm2 | ||||||||
0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 220 | 320 | |
代号 | A | B | C | D | E | F | G | H | I | J |
