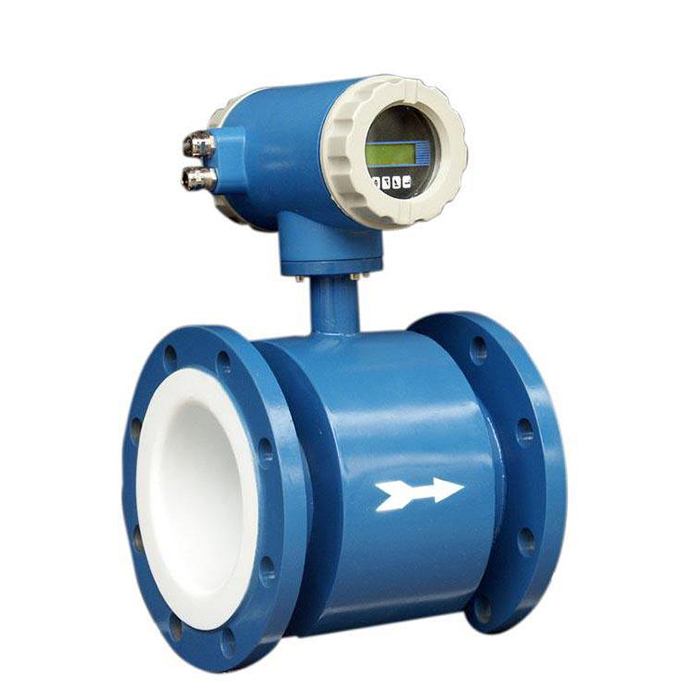

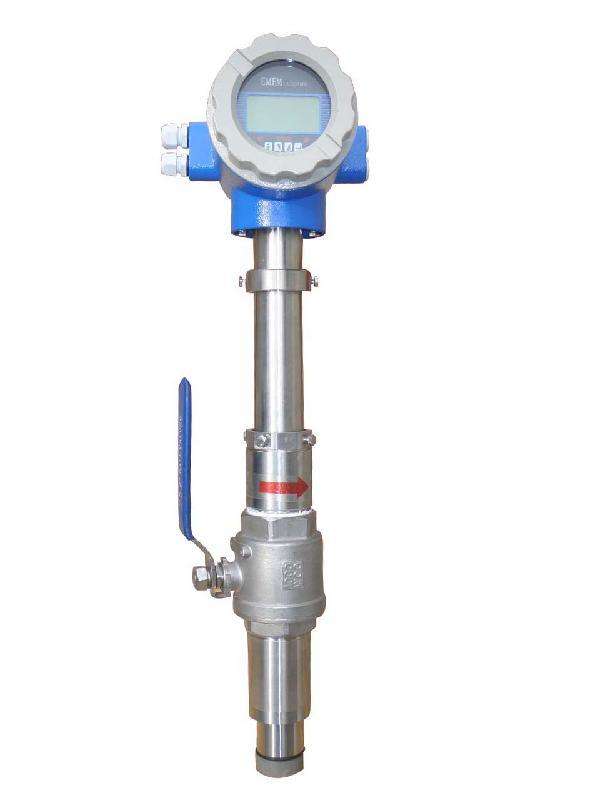

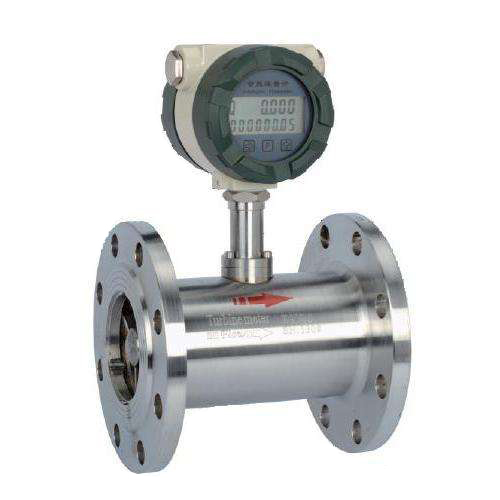

- 产品名称：插入式电磁流量计
- 添加时间：2017-06-14 17:50:27
- 推荐度：
一.产品简介
插入式电磁流量计可广泛用来测量自来水、钢铁、石油、化工、电力、工业、水利、水政水资源等部门的导电流体的流量，亦可测量酸、碱、盐等腐蚀性导电液体。
二、插入式电磁流量计 产品特点：全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：
超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
在现场可根据用户实际需要在线修改量程。
测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
具有自检与自论断功能。
小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制（选配）
内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。（选配）
红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能（选配）
三、插入式电磁流量计 技术参数
公称通径（mm） （特殊规格可定制） | 管道式四氟衬里：DN200～DN2100 | |
管道式橡胶衬里：DN200～DN1200 | ||
流动方向： | 正，反，净流量 | |
量程比： | 150：1 | |
重复性误差： | 测量值的±0.1% | |
精度等级： | 管道式：1.5级，2.0级 | |
被测介质温度： | 普通橡胶衬里：－20～＋60℃ | |
高温橡胶衬里：－20～＋90℃ | ||
聚四氟乙稀衬里：－30～＋100℃ | ||
高温型四氟衬里：－20～＋180℃ | ||
额定工作压力： （高压可定制） | DN6－DN80：≤1.6MPa | |
DN100－DN250：≤1.0MPa | ||
DN300－DN1200：≤0.6MPa | ||
流速范围： | 0.1－15m/s | |
电导率范围： | 被测流体电导率≥5μs/cm | |
电流输出： | 负载电阻 | 0～10mA：0～1.5kΩ |
4～20mA：0～750 kΩ | ||
数字频率输出： | 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极***大电流为250mA | |
供电电源： | AC220V、DC24V或3.6V电池 | |
要求直管段长度 | 上游≥5DN，下游≥2DN | |
连接方式： | 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定 | |
防爆等级： | mdIIBT4 | |
防护等级： | 分离型：传感器IP68（水下5米，***限于橡胶衬里）转换器IP65 | |
环境温度： | －25～＋60℃ | |
相对温度： | 5%～95% | |
消耗总功率： | 小于20W | |
四、仪表选型1. 选型代码：
型号 | 说明 | |||||||||
LDC — | □ | -□ | □ | □ | □ | □ | □ | -□ | ||
通径 | 10-2200mm | |||||||||
组合 | S | 一体型 | ||||||||
L | 分体型 | |||||||||
电极材料 | M | 不锈钢 | ||||||||
T | Ti（钛） | |||||||||
D | Ta（钽） | |||||||||
H | 哈氏合金 | |||||||||
P | Pt铂 | |||||||||
N | Ni镍 | |||||||||
输出方式 | 0 | 无输出 | ||||||||
1 | 4-20mA/1-5KHz | |||||||||
2 | 4-20mA | |||||||||
衬里材料 | X | 橡胶 | ||||||||
F | 聚四氟乙烯 | |||||||||
P | 聚乙烯 | |||||||||
J | 聚氨酯橡胶 | |||||||||
就地显示 | 0 | 无就地显示 | ||||||||
1 | 就地显示 | |||||||||
通讯方式 | 0 | 无通讯 | ||||||||
1 | RS485 | |||||||||
2 | RS232 | |||||||||
3 | Mobdus | |||||||||
4 | Hart | |||||||||
接地 | 0 | 无接地环 | ||||||||
1 | 有接地环 | |||||||||
2 | 有接地电极 | |||||||||
上限流量 | （n） | 上限流量（量程）m3/h | ||||||||
2. 衬里的选择：
| 衬里材料 | 主要性能 | 适用范围 |
| 氯丁橡胶Neoprene | 耐磨性好，有******的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。 | <80°C，一般水，污水，泥浆，矿浆 |
| 聚氨酯橡胶Polyurethane | 有******的耐磨性能，耐酸碱性能略差。 | <60°C，中性、强磨损的矿浆，煤浆、泥浆。 |
| 聚四氟乙烯PTFE | 化学性能***稳定的一种材料，能耐沸腾的盐酸、硫酸、******和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。 | <180°C，浓酸、碱等强腐蚀性介质，卫生类介质。 |
| F46 | 化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好 的抗撕裂性能。 | <180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质 |
3. 电极材料的选择：
| 材质 | 耐腐蚀性能 |
| 316L | 对于******、室温下<5%的硫酸，沸腾的磷酸、碱溶液；在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。 |
| 哈氏合金HB | 耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。 |
| 哈氏合金HC | 耐氧化性酸如：******、混酸或铬酸与硫酸的混合物及氧化性盐类、海水 |
| 钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟******）、有机酸、碱等的腐蚀，不耐较纯的还原性酸（硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如******和含有Fe、Cu离子的介质）时则腐蚀大为降低。 |
| 钽 | 具有优良的耐腐蚀性和玻璃很相似，除了氢氟酸、浓硫酸外，几乎能耐一切化学介质（包括沸点的盐酸、******和175°C以下的硫酸）的腐蚀，在碱中不耐腐蚀。 |
4. 插入式电磁流量计口径及流量的选择
公称通径(mm) | 可测量流量范围（m3/h） | 有效测量流量范围（m3/h） |
200 | 5.652～1356 | 33.912～1130.4 |
250 | 8.8313～2119 | 52.9875～1766 |
300 | 12.717～3052 | 76.302～2543 |
350 | 17.31～4154 | 103.86～3461 |
400 | 22.61～5425 | 135.65～4521 |
450 | 28.62～6867 | 171.68～5722 |
500 | 35.33～8478 | 211.95～7065 |
600 | 50.87～12208 | 305.2～10173 |
700 | 69.24～16616 | 415.4～13847 |
800 | 90.44～21703 | 542.6～18086 |
900 | 114.46～27468 | 686.7～22890 |
1000 | 141.3～33912 | 847.8～28260 |
1200 | 203.5～48833 | 1221～40694 |
1400 | 277～66467 | 1662～55389 |
1600 | 361.8～86814 | 2171～72345 |
1800 | 457.9～109874 | 2747～91562 |
